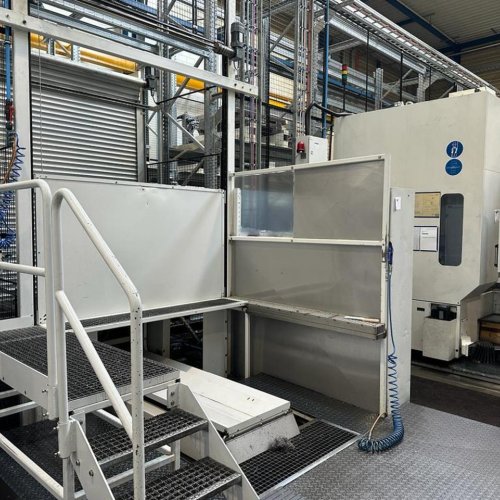

Centro di lavorazione orizzontale

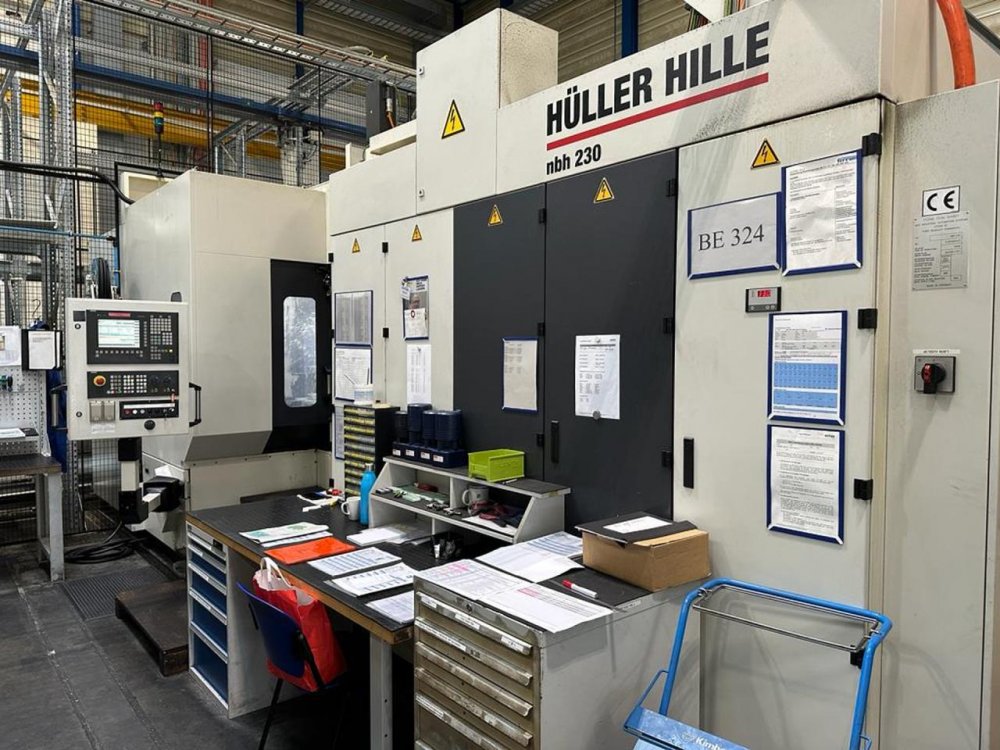

HÜLLER HILLE NBH 230 / NBH 290 R

href="https://www.mullermachines.ch/it/Home/Search?strSearch=make:HÜLLER%20HILLE">HÜLLER HILLE NBH 230 / NBH 290 R

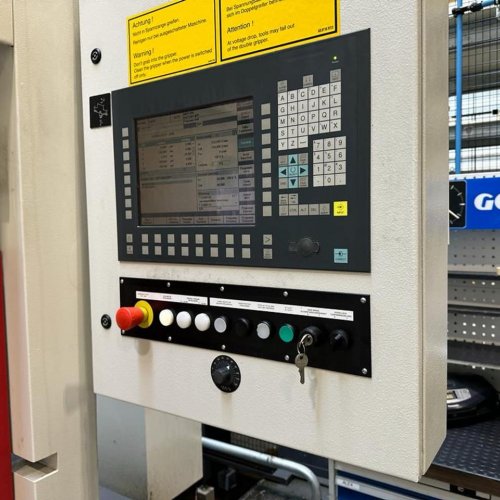

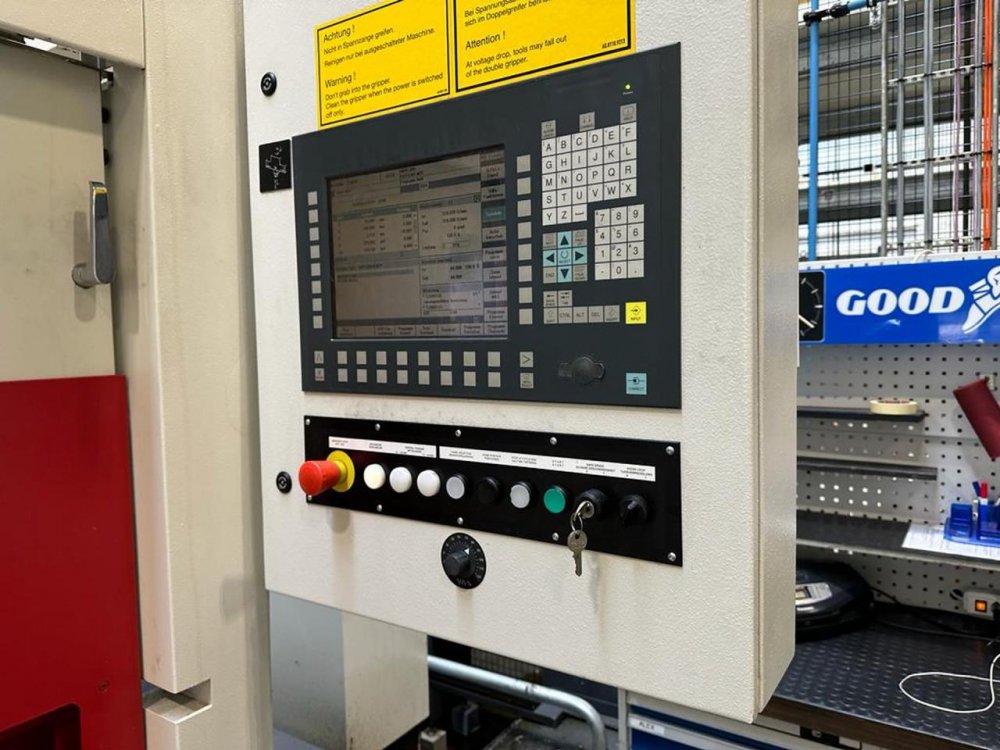

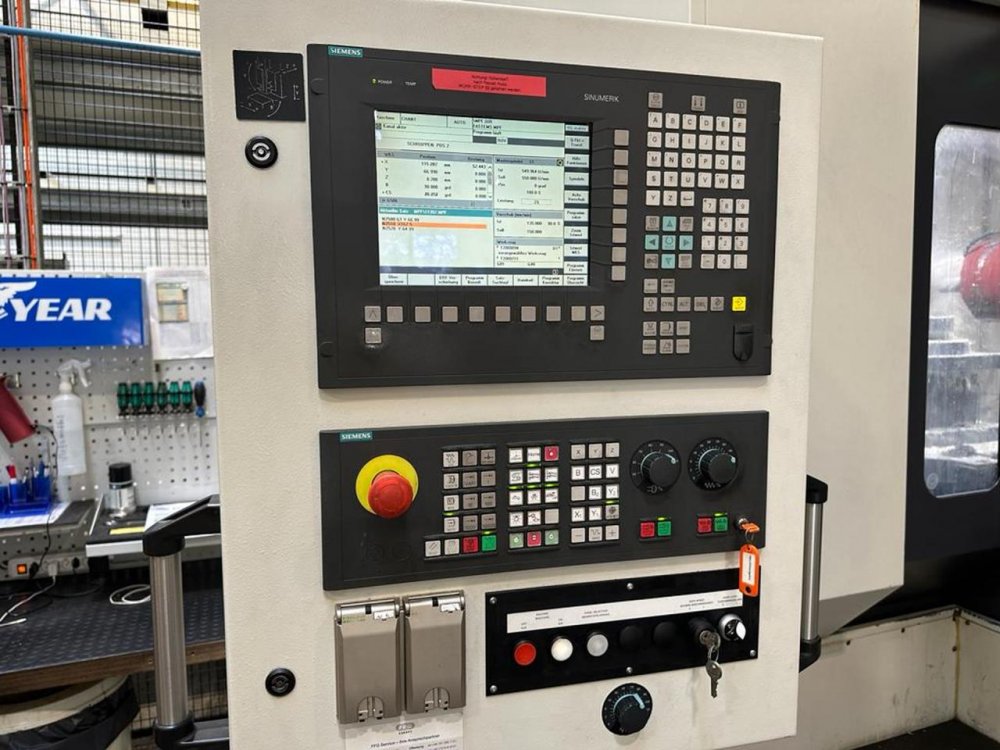

CNC SIEMENS SINUMERIK 840 D anno 2009

Corsa longitudinale (X-asse) 1200 / 1460 mm

Corsa trasversale (Y-assi) 800 / 1000 mm

Corsa verticale (Z-Asse) 1200 / 1200 mm

Asse B 9999 °

Giri della tavola 15 g/min

Coppia di tenuta del piano del tavolo 10000 Nm

Momento di inclinazione 29000 Nm

Pallet: numero 10 / 10

Lunghezza 630 / 1000 mm

Larghezza 630 / 800 mm

Peso massimo del pezzo 1200 / 3500 kg

ATC: numero utensili 300

Diametro massimo utensile. 125 mm

Diametro massimo con acconto posto libero 250 mm

Lunghezza massima utensili 650 mm

Peso utensile max 40 kg

Tempo cambio utensili 2.5 - 4.5 sec

Tempo medio da chip a chip 7 - 9 sec

Attacco cono mandrino: SK 50 DIN69871

Distanza attacco mandrino e tavolo 130 mm

Velocità mandrino:

con variatore continuo da 25 g/min fino 6000 g/min

Momento torcente mass. 900 / 1130 Nm

Avanzamenti di lavoro 1 - 36000 mm/min

Avanzamenti rapidi: 36 m/min

Collegamento 50 Hz 3x 400 Volt

Peso della macchina circa 30000 kg

Dimensioni macchina:

Lunghezza 10000 mm

Larghezza 6000 mm

Altezza 3800 mm

Spazio necessario circa 25 X 12 m2

Accessori diversi:

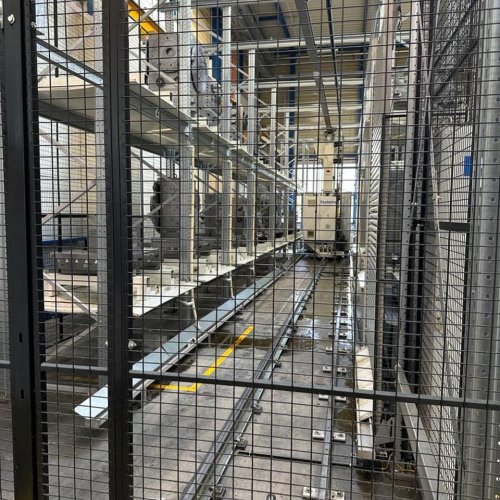

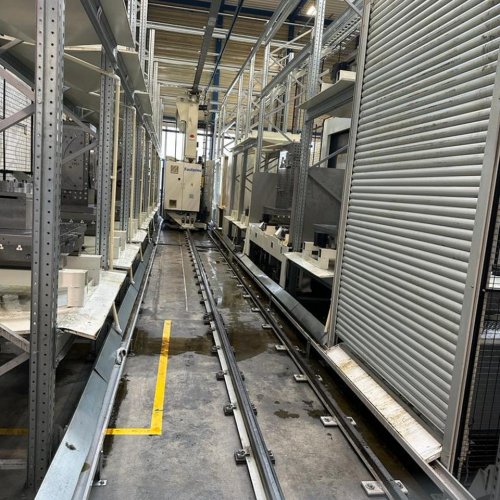

Sistema FMS (Sistema di produzione flessibile)

LPP (sistema di cambio pallet)

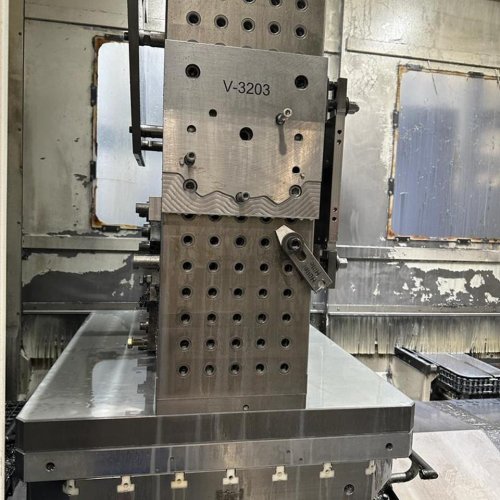

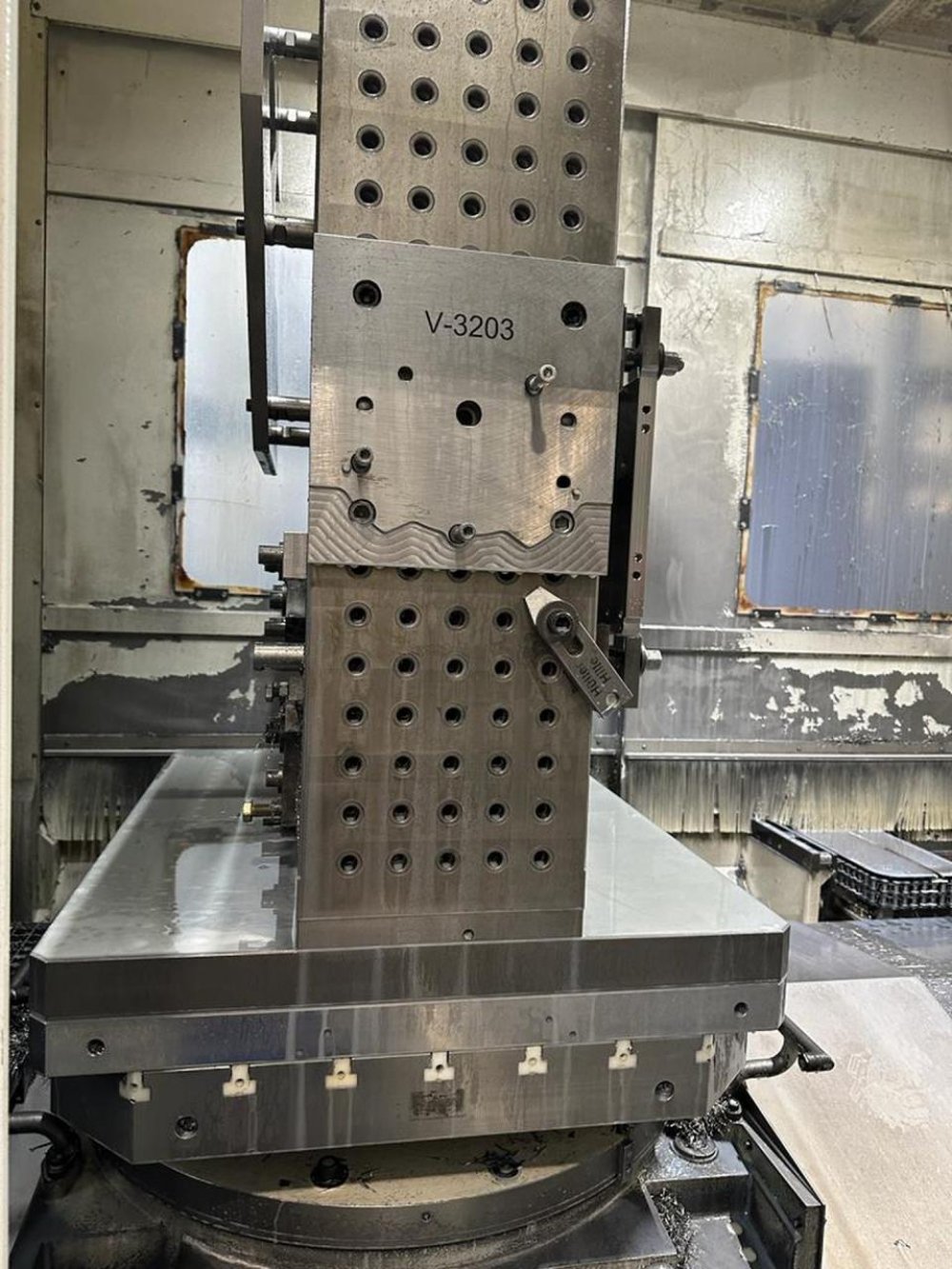

Sistema di bloccaggio a punto zero EROWA

Refrigerazione 1250 l

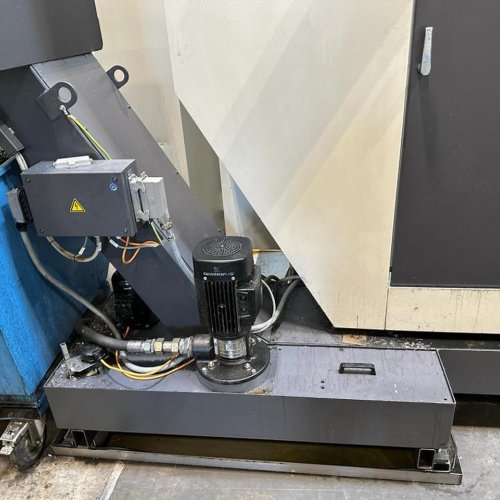

Filtro a carta

Controllo utensile

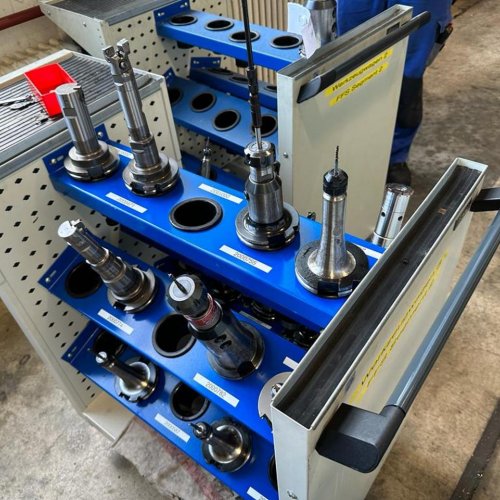

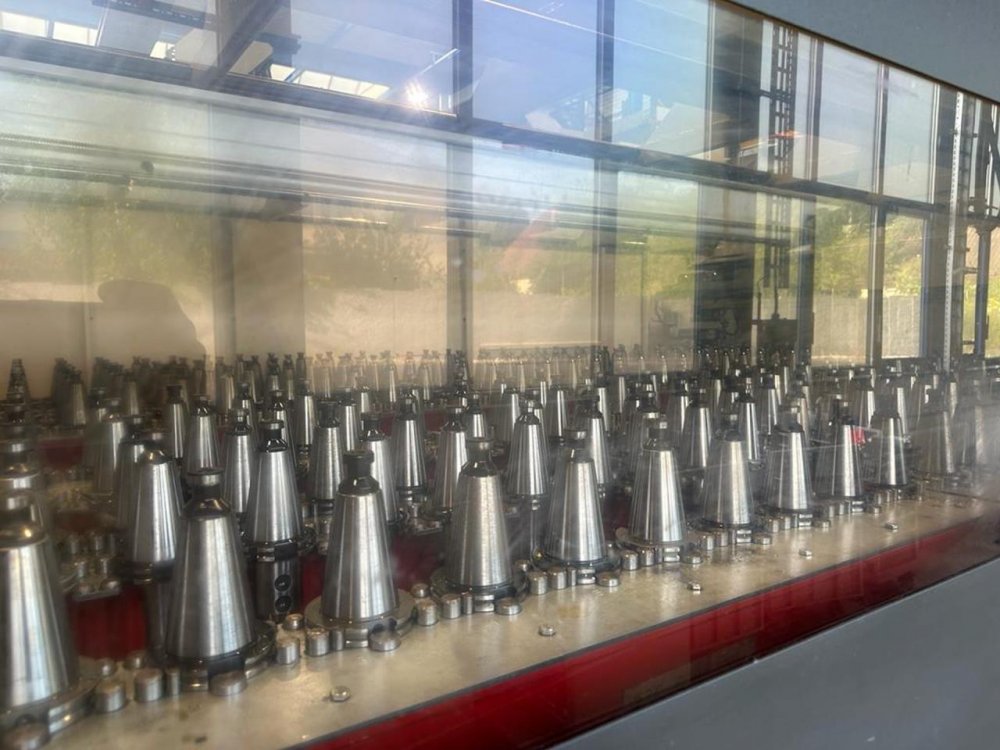

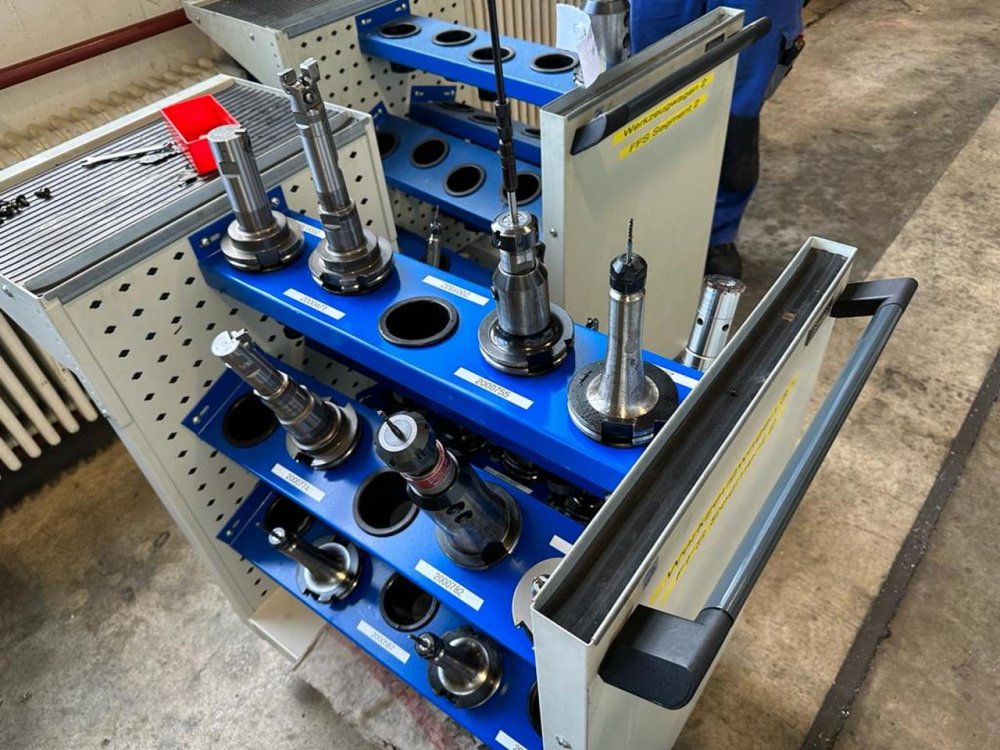

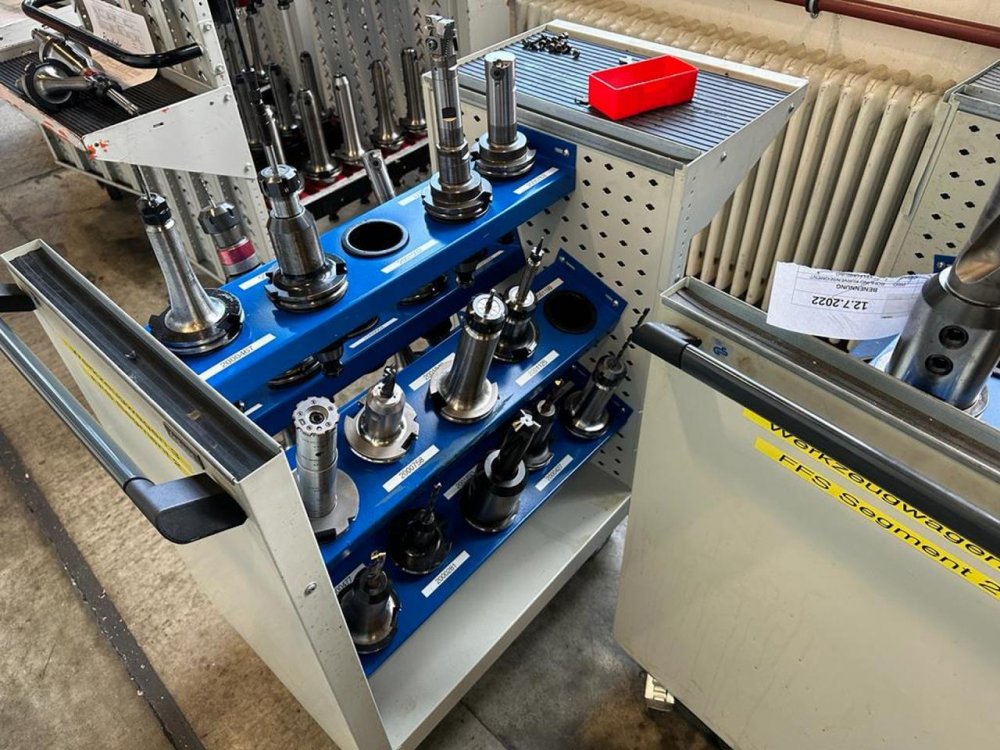

Gioco di portautensili ca. 700x

Aspiratore nebbia d'olio (disoleatore)
